Tramoggia aggiuntiva
Una tramoggia aggiuntiva sopra quella di carico porta la ricezione a 4 bins. I bins si scaricano direttamente sul deramifogliatore: non servono la tramoggia a terra e il nastro di carico.
Macchine per frantoio / Deramifogliatore
Foglie e rami
fuori,
olive pulite.

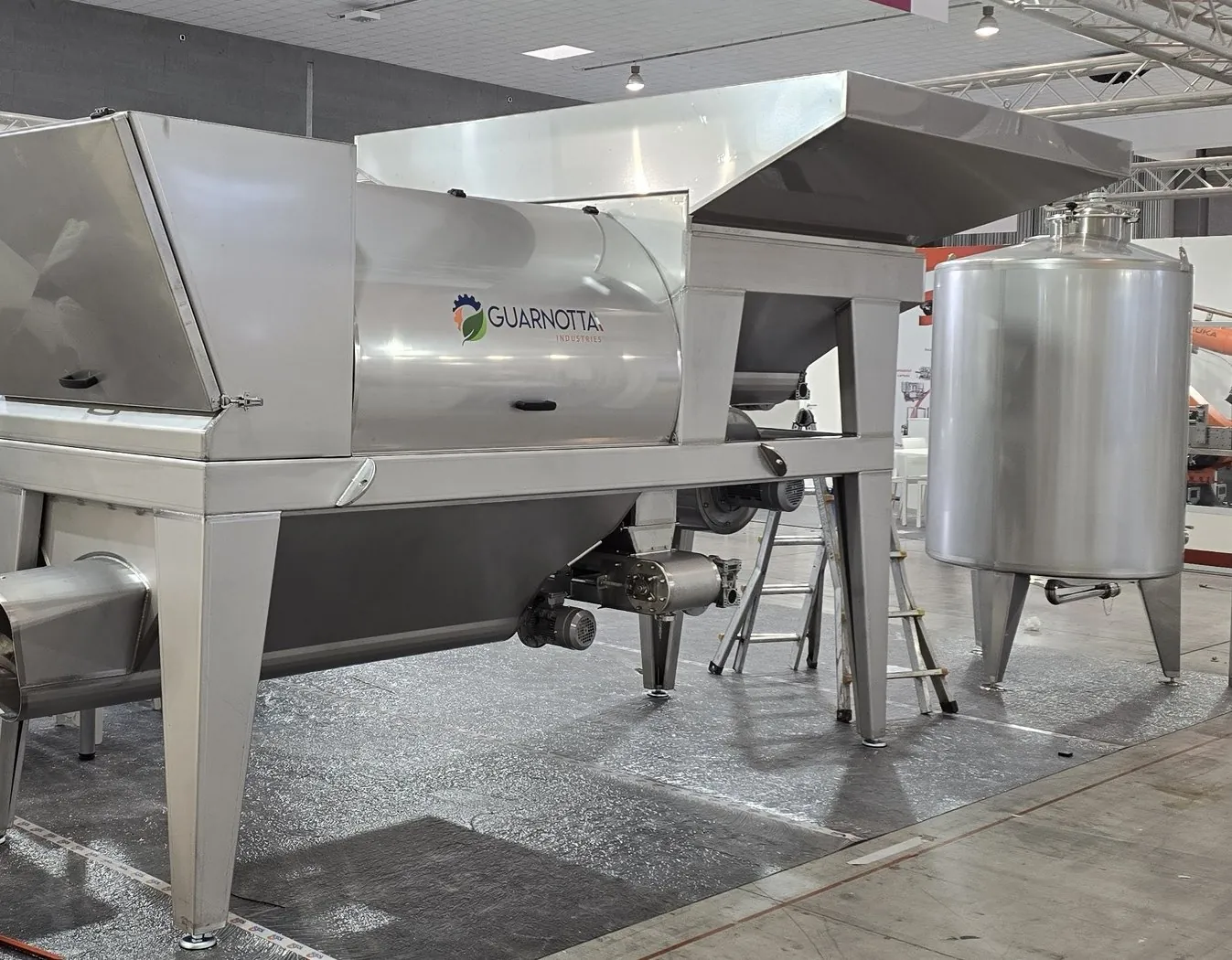

Due modelli, DRF-50 e DRF-100. Una tramoggia con coclea carica le olive nei cestelli, sopra la ventola. L'aria le spinge in avanti nel primo cestello, una spira le riporta indietro nel secondo fino allo scarico sotto l'ingresso. Foglie e rami cadono in una coclea, che li porta fuori dalla macchina.
ModelliDRF-50 · DRF-100
Cestellodoppio
Pietreoltre 30 mm scartate
Ventolaprima del cestello
Installati nei frantoi
Deramifogliatori al lavoro
Foto e video dai frantoi dei nostri clienti. La realizzazione per Oleifici Asaro dal 1916 →
Dati tecnici
Misure indicative: il costruttore si riserva modifiche migliorative.
| Caratteristica | DRF-50 | DRF-100 |
|---|---|---|
| Portata | 50 q/h | 100 q/h |
| Ingombro L × P × H | 4030 × 1310 × 2250 mm | 4750 × 1550 × 2500 mm |
| Potenza installata | 4,45 kW | 6,7 kW |
| Abbinamento | Lavatrice LVT-50 | Lavatrice LVT-100 |
| Materiale | Acciaio inox AISI 304L | |
| Trasmissione | Pignone e ruota dentata in inox a spessore maggiorato: manutenzione minima | |
| Cestelli | Inverter di serie sul motoriduttore, con avvio graduale | |
| Coclea di carico | Variatore meccanico di serie; inverter a richiesta | |
| Aria compressa | Non necessaria | |
| Sportelli | Con molle a gas, come il cofano di un'auto: si aprono e restano in posizione | |
| Dotazioni di serie | 4 antivibranti, quadro elettrico di gestione, impianto elettrico a bordo macchina | |
| Video-detect | Optional: videocamera sulla tramoggia con schermo a bordo quadro, per vedere il riempimento in tempo reale | |
| Pietre | Sopra i 30 mm scartate con foglie e rami; tra 5 e 30 mm separate in lavatrice | |
Optional
Si completa quando serve
Cinque optional, montabili anche dopo, a macchina già installata.

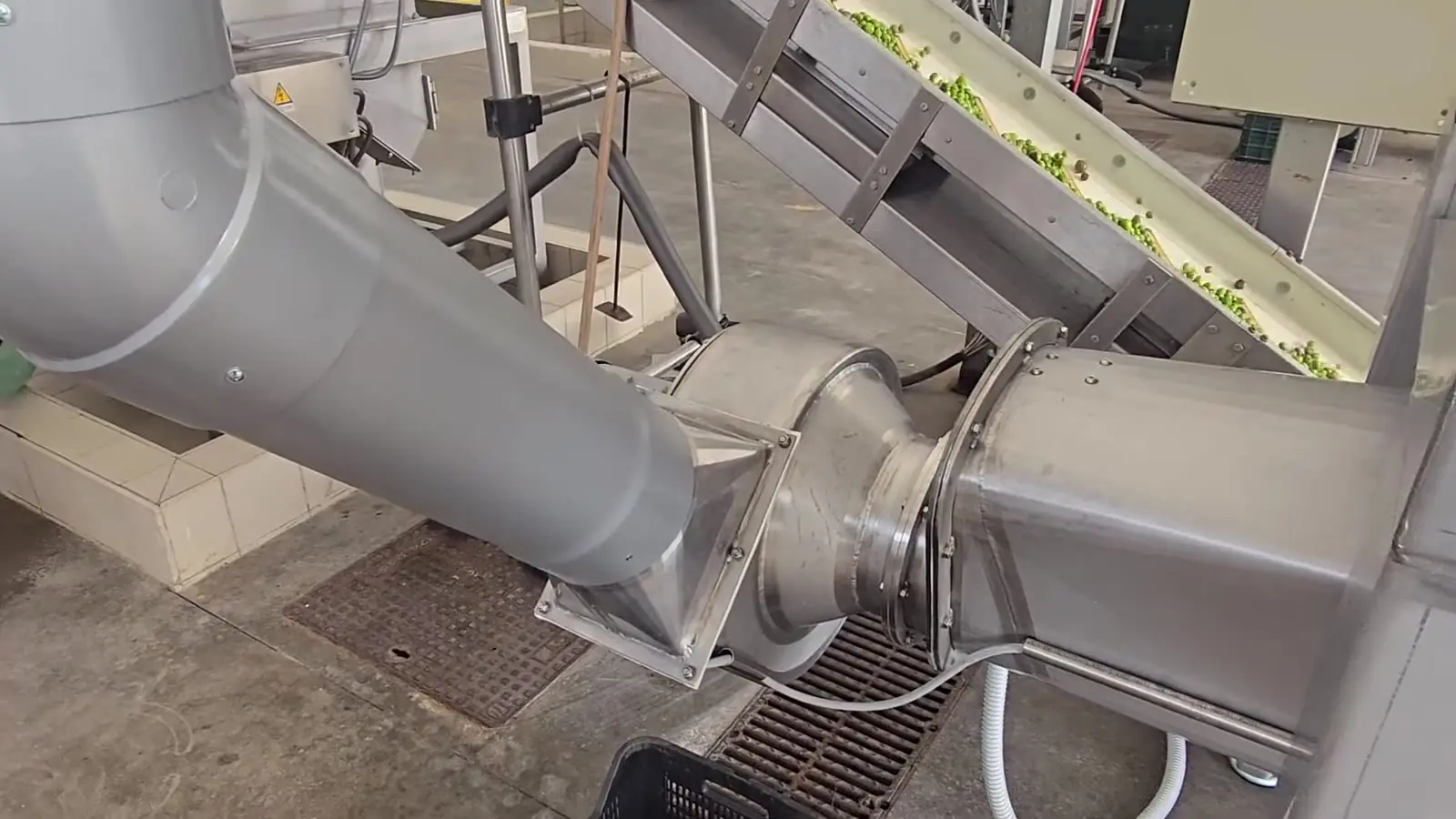

Lanciafoglie
Un ventilatore con cassetto spietratore manda foglie e rami lontano dalla macchina attraverso una tubazione. Le pietre sopra i 30 mm, scartate dalla macchina insieme a foglie e rami, si fermano nel cassetto.
Nastro a bordo macchina
Si collega allo scarico delle olive al posto dello scivolo e parte in orizzontale sotto la macchina, lungo il lato corto. Superato il telaio sale inclinato fino alla lavatrice: impianto più compatto e pavimento libero.
Video-detect
Una videocamera inquadra la tramoggia e la mostra su uno schermo a bordo quadro: l'operatore vede in tempo reale quanto è piena, senza salire a controllare.
Inverter sulla coclea di carico
Al posto del variatore meccanico di serie: la velocità della coclea, e quindi la portata in ingresso, si regola dal quadro con precisione, anche durante la lavorazione.
Di serie: inverter sui cestelli con avvio graduale, variatore meccanico sulla coclea di carico, quadro elettrico di gestione, impianto elettrico a bordo macchina e 4 antivibranti.
Pensato con la lavatrice
Deramifogliatore, nastri e lavatrice hanno la stessa portata, 50 o 100 q/h.
Su cosa lo dimensioniamo
- Portatasulla lavatrice e sul frantoio
- Olivecultivar e tipo di raccolta
- Scartifoglie, rametti e pietre sopra i 30 mm
- Layoutnastri e posizione nel frantoio
Domande frequenti
Deramifogliatore
Serve per forza una lavatrice Guarnotta?
No. Funziona anche con lavatrici di altri costruttori: scegliamo DRF-50 o DRF-100 sulla loro portata. Con le nostre lavatrici le portate sono già coordinate, 50 o 100 q/h.
Funziona con olive raccolte da terra?
Sì. Le olive scorrono di continuo una sull'altra nella corrente d'aria e la macchina fa una prima pulizia a secco: toglie la polvere superficiale e alleggerisce il lavoro della lavatrice. Il fango incrostato richiede acqua e lo toglie la lavatrice.
Che manutenzione richiede?
Poca: pulizia regolare e ingrassaggio della ruota dentata e delle guide del cestello. La trasmissione a pignone e ruota dentata in inox a spessore maggiorato richiede solo ingrassaggio periodico. I cestelli si sostituiscono senza tagli né saldature.
Avete assistenza anche all'estero?
Sì, tramite tecnici qualificati nei vari paesi. Diteci dove si trova il frantoio: vi diamo il contatto del più vicino.
Ricevimento da rinnovare?
Scriveteci quanti quintali all'ora lavorate e come raccogliete le olive: vi indichiamo il modello adatto.
