In officina
Serbatoi di ogni dimensione trasportabile su strada, con fondi, tetti, intercapedini e accessori.
Serbatoi
Serbatoi inox
da 1.000 litri
a Ø 15 × H 20 m.
Stoccaggio e lavorazione per olio, vino e liquidi alimentari. In officina o costruiti direttamente in cantiere, da soli o dentro un impianto completo.
Fino aØ 15 × H 20 m
Costruzioneofficina o cantiere
Calcolosismico e FEM
In cantiereEN 1090
Configurate il vostro serbatoioCapacità, prodotto e altezza del locale: vi proponiamo subito diametro e altezza sulle nostre misure standard.
Apri il configuratoreScegliete il vostro settore
Per ogni settore trovate cosa realizziamo e cosa possiamo adattare.
- Serbatoi di stoccaggio in officina o in cantiere, fino a Ø 15 × H 20 m
- Inertizzazione con azoto
- Impianti completi con tubazioni, pompaggio, scale e passerelle
- Vinificatori e fermentatori con intercapedini
- Serbatoi di stoccaggio
- Rimontaggi, estrazione vinacce, portelle rettangolari e fondi inclinati
- Serbatoi di stoccaggio e di lavorazione progettati sul prodotto
- In officina o costruiti in cantiere
- Anche dentro un impianto completo
Dal serbatoio
all'impianto completo
Con i serbatoi progettiamo e costruiamo tutto quello che li fa funzionare. Il 99% dell'impianto esce dal nostro stabilimento e lo montiamo noi.
Gli impianti completi- Progettazione 3D e calcolo FEM
- Serbatoi in officina e in cantiere
- Tubazioni e stazioni di pompaggio
- Termocondizionamento con chiller
- Lavaggio CIP a ciclo chiuso
- Inertizzazione con azoto
- Scale e passerelle EN 1090
Due modi di costruire
Se non passa dalla strada, lo saldiamo da voi

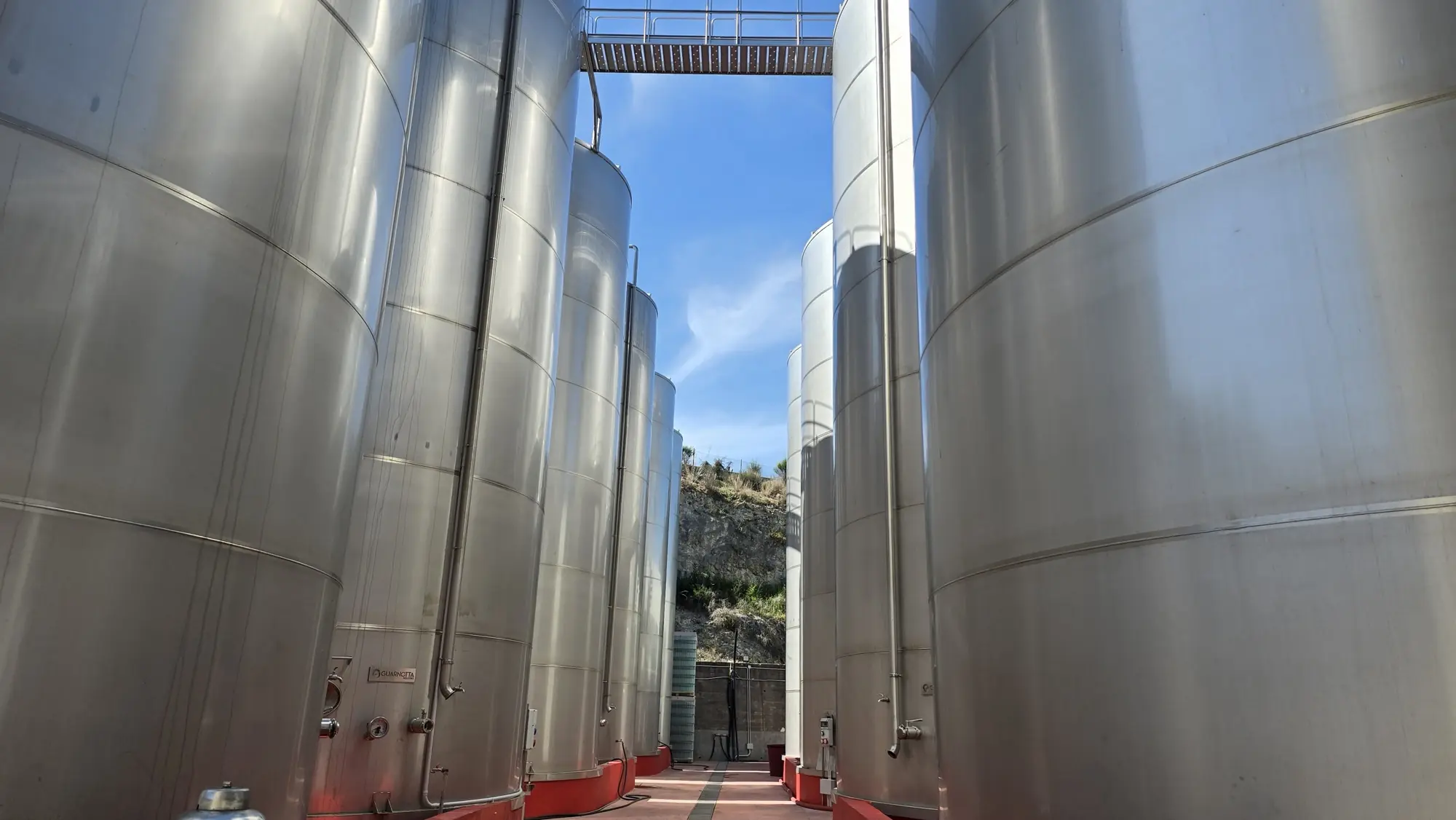

In cantiere
Quando il serbatoio è troppo grande per la strada: fino a 15 m di diametro e 20 m di altezza, eseguito come struttura in acciaio secondo EN 1090.
Dati tecnici
Ogni serbatoio è su misura: questi sono i campi in cui ci muoviamo.
| Capacità | Da 1.000 L in officina fino alle dimensioni trasportabili su strada |
|---|---|
| In cantiere | Fino a Ø 15 × H 20 m, costruiti sul posto |
| Acciaio | AISI 304L o 316L, anche misto: ultima virola e tetto in 316L, il resto in 304L |
| Finiture | 2B, scotch-brite, satinata, fiorettata, lucida: interno ed esterno scelti separatamente |
| Fondi | Conico, oppure piano inclinato in avanti |
| Tetti | Conico centrato o decentrato in avanti; tetto galleggiante |
| Calcolo | FEM per i casi particolari; calcolo sismico a cura nostra |
| Esecuzione | EN 1090 per i serbatoi costruiti in cantiere |
| Tempi | Pianificati per ogni commessa in fase d'offerta |
Com'è fatto, punto per punto
Toccate un numero sul disegno o nell'elenco. Ogni serbatoio monta solo gli accessori che servono al vostro prodotto.
1 · Chiusino sul tetto
Passo d'uomo al centro del tetto, in cima, per ispezione e manutenzione.
Finiture
Dentro e fuori, come serve
Cinque finiture, scelte separatamente per l'interno e per l'esterno del serbatoio.

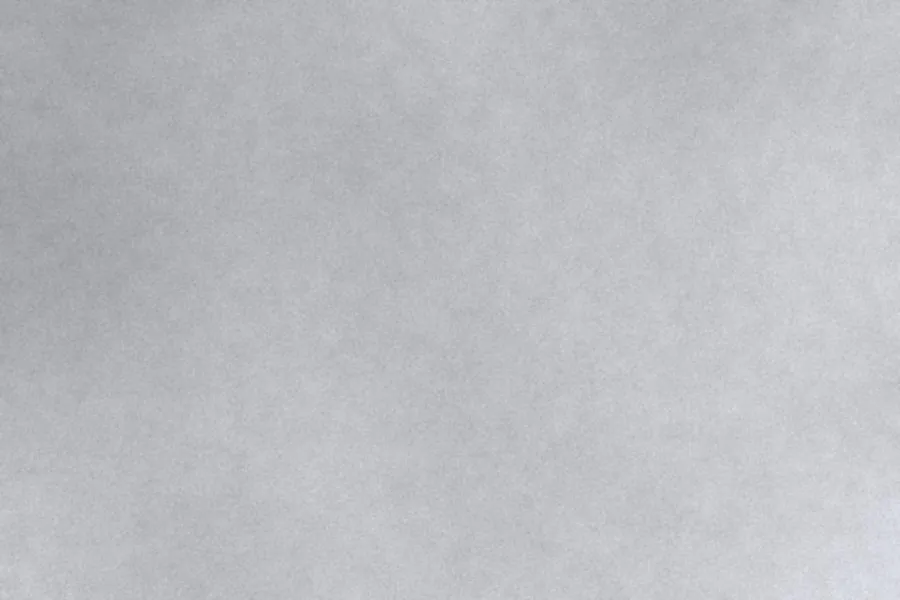

304L 2B
Finitura di laminazione standard, liscia e opaca.

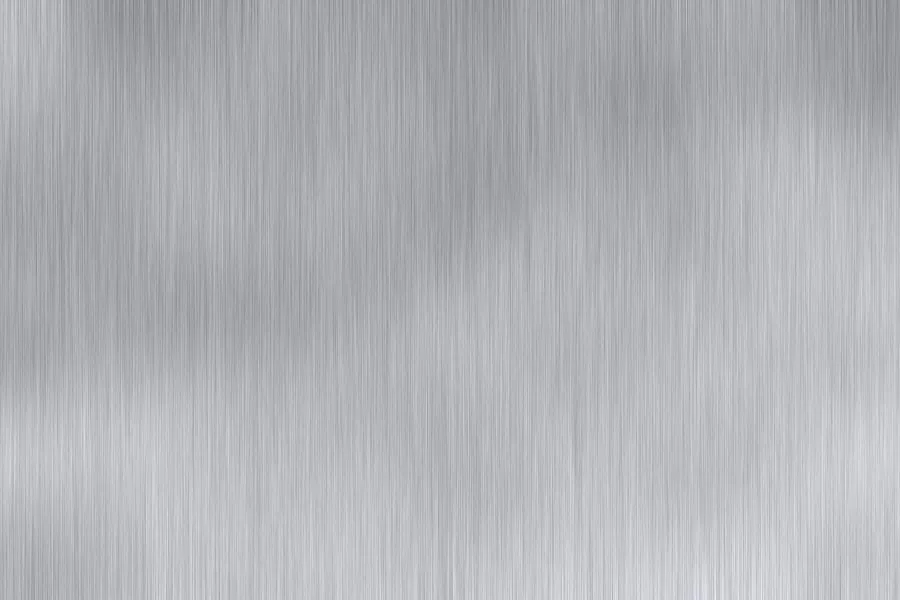

304L Scotch-brite
Spazzolata con tessuto abrasivo: aspetto uniforme e satinato fine.
304L Satinata
Righe parallele regolari e uniformi.

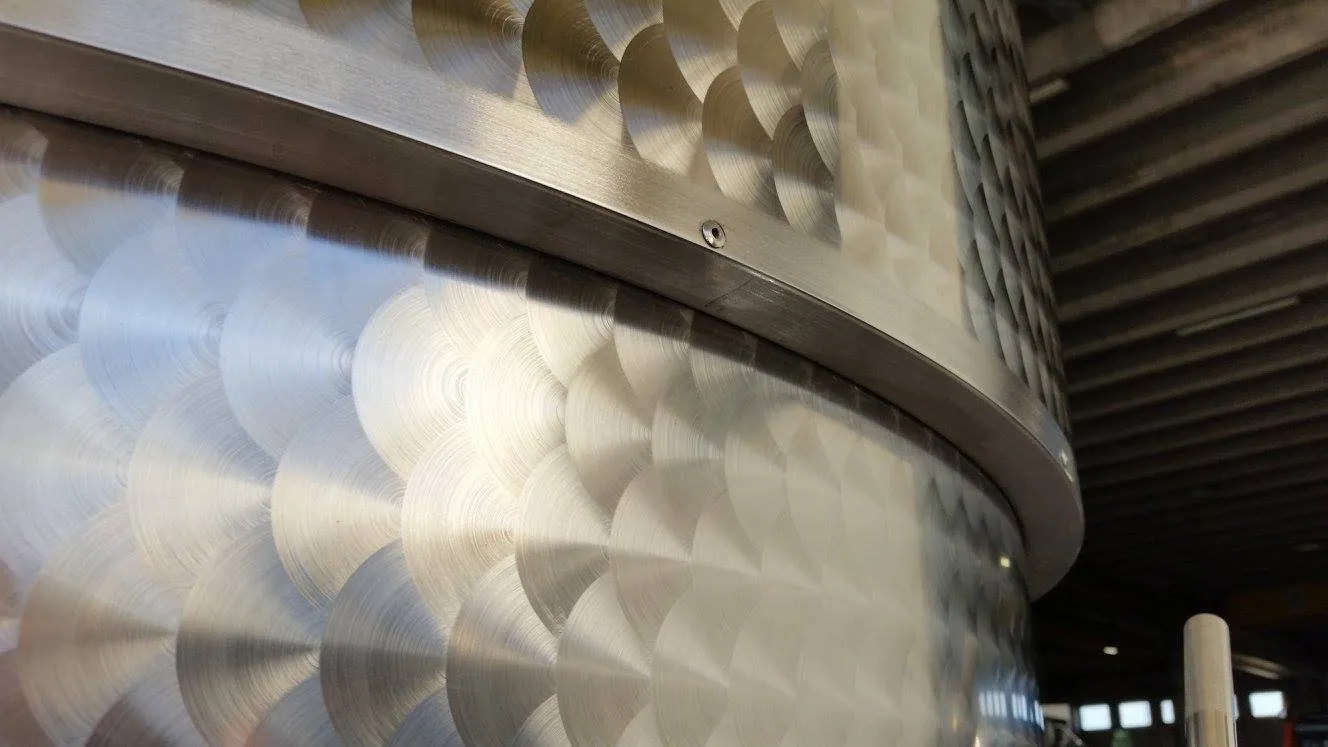

304L Fiorettata
Decorazione a cerchi sovrapposti, per un aspetto caratteristico.

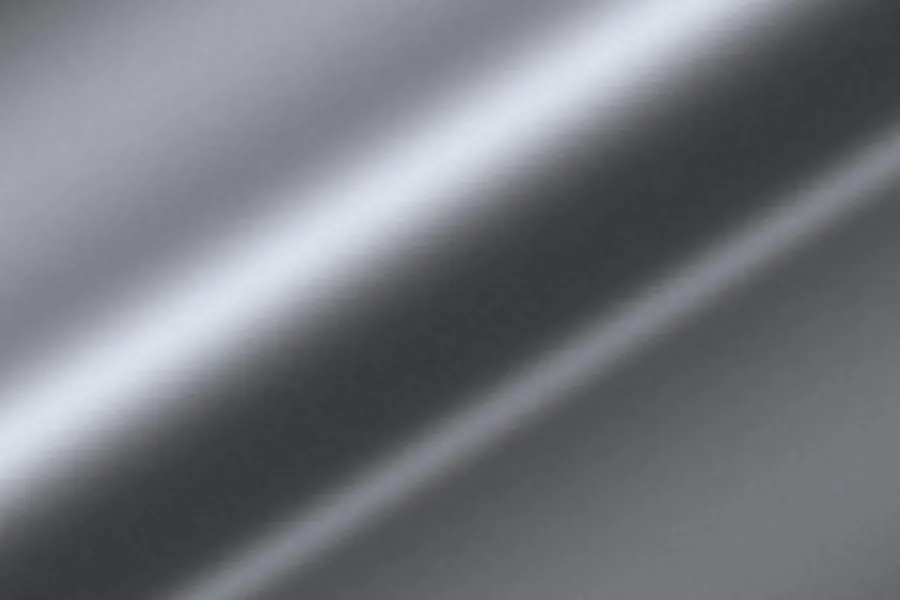

304L Lucida
Aspetto a specchio, superficie più liscia e facile da pulire.
Come nasce un serbatoio
Dal sopralluogo alla consegna, tutto passa dal nostro stabilimento e dalle nostre squadre.
- 01
Sopralluogo e richieste
Prodotto, volumi, spazi e modo di lavorare.
- 02
Progetto 3D e calcolo FEM
Il serbatoio modellato in 3D; studi e simulazioni FEM per i casi particolari e il calcolo sismico.
- 03
Tavola di accettazione
La approvate voi prima che si tagli la prima lamiera.
- 04
Taglio laser di tetti e fondi
Nel nostro stabilimento.
- 05
Virole da coil
Tagliate da coil, con una sola saldatura verticale per virola.
- 06
Saldatura
Assemblaggio e saldatura di fondo, virole e tetto.
- 07
Finitura e decapaggio
Spazzolatura delle saldature e decapaggio, che ripristina lo strato protettivo dell'inox.
- 08
Consegna o montaggio
Consegna con i nostri camion, oppure montaggio in cantiere con le nostre squadre.

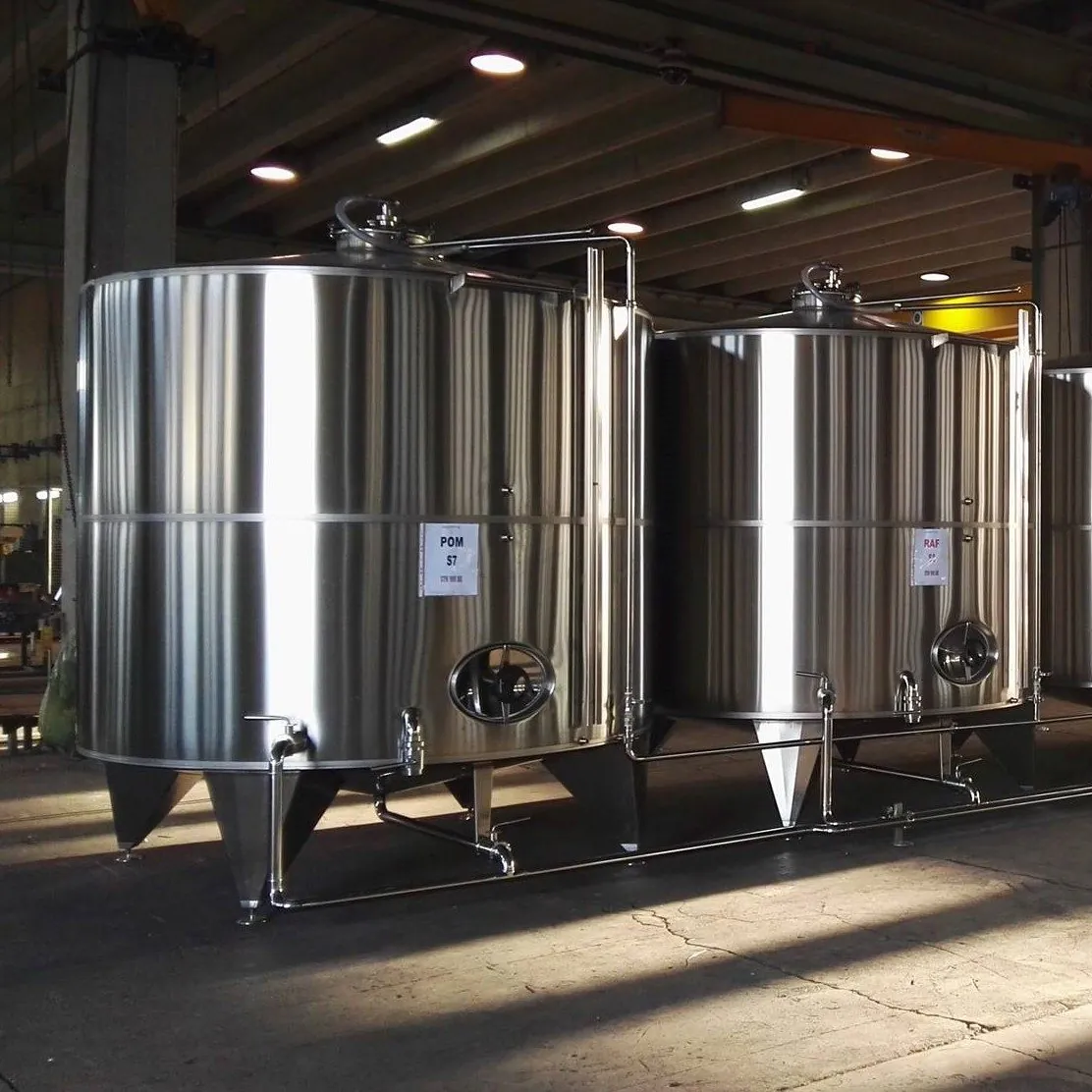

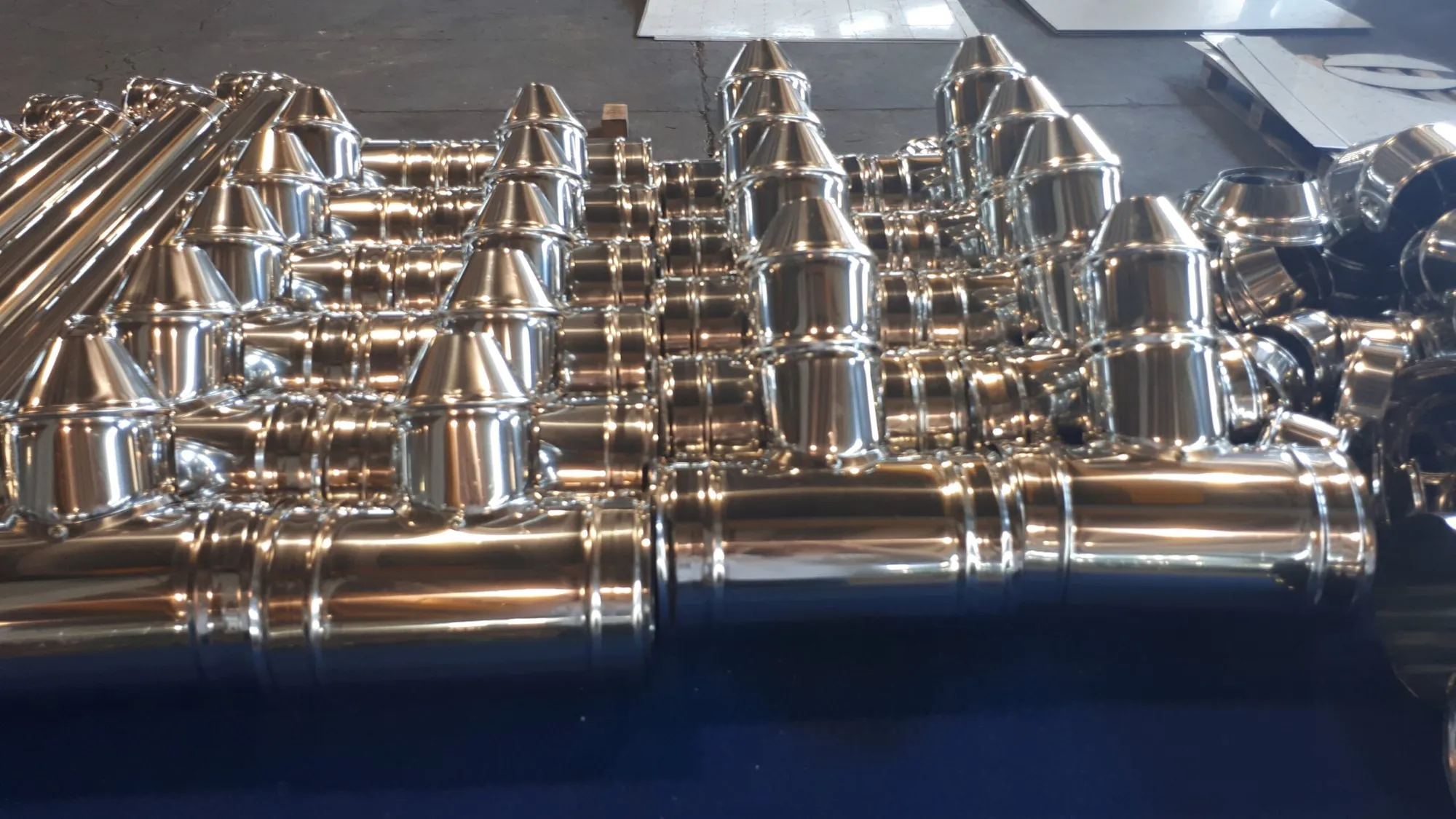

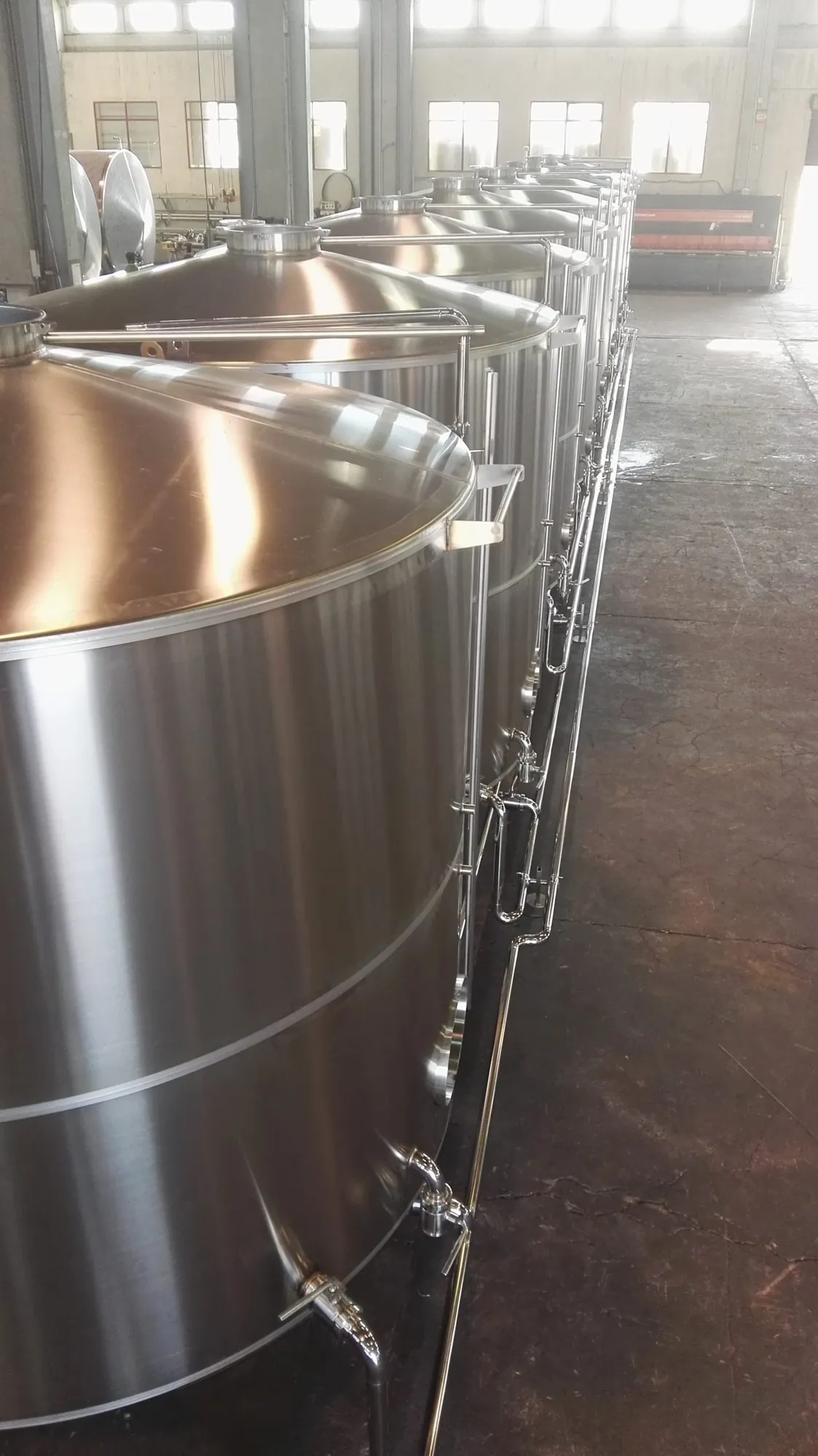

Dal nostro stabilimento
Serbatoi finiti, installati e i particolari visti da vicino.
Fondi, tetti e formati
Le soluzioni che costruiamo più spesso. Ognuna si adatta al vostro prodotto e al vostro spazio.
Fondi e tetti, come vi servono
Fondo
Tetto
Di solito: fondo piano inclinato con tetto centrato, fondo conico con tetto decentrato. Ma si combinano come vi serve.
Doppia vasca
Tetto e fondo conici con un fondo intermedio: due vasche separate in un solo serbatoio.
Tetto galleggiante
Serbatoi piccoli con il coperchio che scende e sale con il prodotto.
Pallettizzabili
Serbatoi piccoli su base pallet: si spostano con il carrello elevatore.
Impilabili
Serbatoi piccoli con telaio: si sovrappongono e risparmiano spazio a terra.
Fondo conico su platea
Grandi serbatoi costruiti sul posto, con il cono appoggiato su una platea in cemento sagomata.
Fondo piano inclinato su platea
Grandi serbatoi costruiti sul posto, con il fondo inclinato verso lo scarico su platea in cemento.

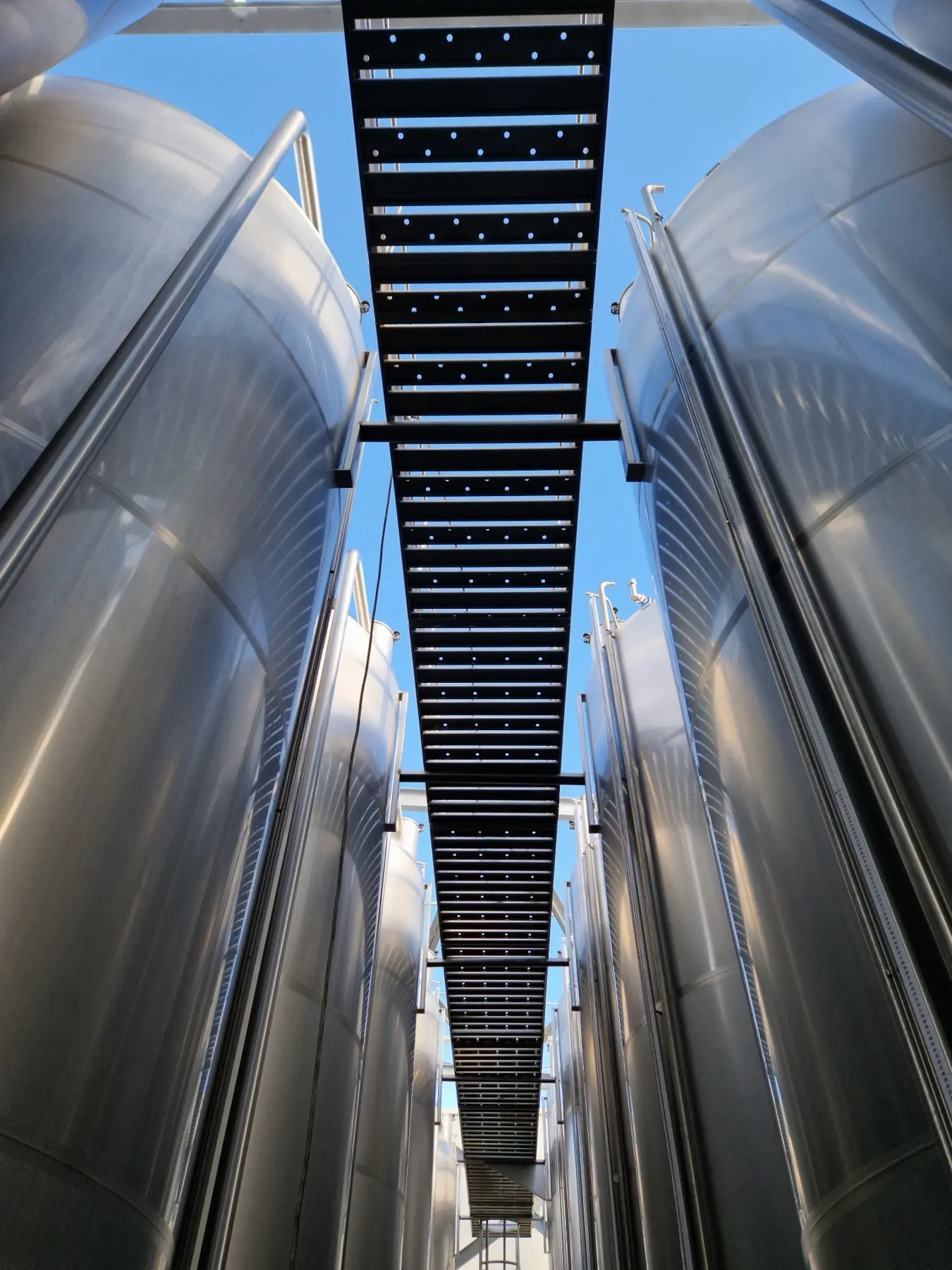

Realizzazione · Tunisia
L'impianto di stoccaggio di Tunihuile
Un impianto di stoccaggio per 10.526 tonnellate di olio d'oliva, con serbatoi costruiti in parte in officina e in parte direttamente in cantiere, tubazioni inox, scale e passerelle: tutto costruito e montato da noi. Le foto ne mostrano solo una parte.
Realizzazione · TunisiaTunihuileIl progetto 3D, le foto e i numeri dell'impianto.
Domande frequenti
Serbatoi inox
Che acciaio usate?
Acciaio inox AISI 304L e 316L. Si possono realizzare in 316L anche solo l'ultima virola e il tetto, e il resto del serbatoio in 304L.
Che capacità costruite?
In officina da 1.000 litri fino alle dimensioni trasportabili su strada. Oltre, costruiamo direttamente in cantiere: finora fino a 15 metri di diametro e 20 di altezza.
Quali sono i tempi di consegna?
Lavoriamo su commessa: i tempi di produzione e di montaggio si pianificano insieme a voi mentre definiamo l'offerta.
Perché sul sito non ci sono i prezzi?
Perché lavoriamo su commessa e il prezzo dipende dal vostro progetto: dimensioni, acciaio, finiture e accessori. Il prezzo dell'inox, poi, segue il mercato delle materie prime e cambia di continuo. Nell'offerta trovate tutto quello che comprende; se volete valutare un singolo optional, ve ne indichiamo il prezzo a parte.
Certificati
Rilasciati da Bureau Veritas. Dettagli
ISO 9001Sistema di gestione per la qualitàBureau Veritas
ISO 3834Qualità della saldaturaBureau Veritas
EN 1090Strutture in acciaio: scale, passerelle e serbatoi costruiti in cantiereBureau Veritas
Che serbatoio vi serve?
Scriveteci che prodotto dovete stoccare e dove andrà il serbatoio.
